項目描述

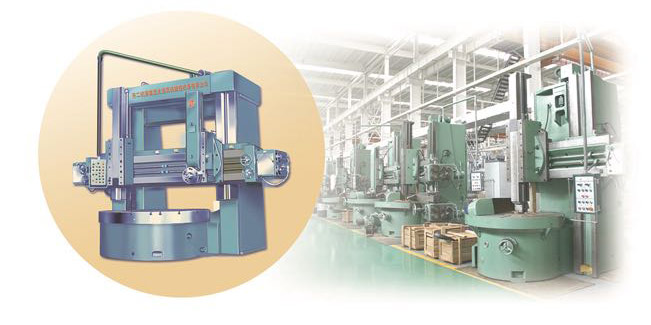

圖例為C5220D系列機床

本系列機床是普通或數顯立式車床，可車削內外國柱面，內外國錐面、端面、切糟，切斷等工藝。工作合可配置靜壓導軌。機床主軸有無級調速和有級調速兩種。刀架的進給分有級進給和無級進給兩種。本類機床廣泛適用于機械、礦山冶金、汽車、電力等行業，具有精度穩定，操作方便，性能先進，安全可靠，使用壽命長等特點。



?

C5225技術規范書

本技術規范書為φ2500×1600雙柱立式車床使用，供方在生產制造過程中，遵循有關國家行業標準。

1．機床技術參數

1．1 規格型號C5225雙柱立式車床

1．2 基本參數

  • 工件最大高度1600 mm
  • 工件最大重量10000kg

工作臺

  • 工作臺直徑2250mm
  • 工作臺變速級數16級
  • 工作臺轉速范圍2~63 r/min
  • 工作臺最大扭矩63KN·m

橫梁

  • 橫梁行程1250 mm
  • 橫梁升降速度350mm/min
  • 橫梁升降功率7.5KW

右刀架

  • 右刀架水平行程1400 mm
  • 右刀架垂直行程1000mm
  • 右刀架進給量級數18級
  • 右刀架進給量范圍0.2-145mm/min
  • 右刀架快速移動速度1550 mm/ min
  • 右刀架最大回轉角度±30°
  • 右刀架最大切削力35KN
  • 右刀架車刀桿尺寸(寬X高) 40×50mm

左刀架

  • 左刀架水平行程1400 mm
  • 左刀架垂直行程1000mm
  • 左刀架進給量級數18級
  • 左刀架進給量范圍0.2-145mm/min
  • 左刀架快速移動速度1550 mm/ min
  • 左刀架最大回轉角度±30°
  • 左刀架最大切削力28KN
  • 左刀架車刀桿尺寸(寬X高)40×50mm

其他

  • 主電機功率55KW
  • 機床外形尺寸(長×寬×高) 5180×5200×4870 mm
  • 機床重量（約）34000 kg

2.主要用途及特性

本機床為雙柱立式車床,最大車削直徑為2500mm最大工件高度1600mm,適用于高速鋼刀具和硬質合金刀具,加工各種有色金屬，黑色金屬和部分非金屬材料。

可進行內外圓柱面、內外圓錐面、內孔、端面、車槽和切斷等

3．主要結構及性能

3．1機床的總體布局

本機床由左右立柱、主變速箱、工作臺、橫梁及其升降機構、左右垂直刀架、電氣系統、液壓系統等組成。本機床采用的是龍門架式結構，兩個立柱與工作臺的兩個側面把合，主變速箱把合在工作臺后面，橫梁在立柱導軌上做上下運動，橫梁上設有左右垂直刀架，可做水平和垂直兩個方向的進給及快速移動。機床設有一個懸掛式按鈕站，機床上的主要操作集中在按鈕站上。

3．2主要部分的結構性能

3．2．1主傳動機構

機床的主傳動由交流電機驅動，由液壓缸帶動撥叉進行齒輪掛檔變速，可使工作臺獲得2~63 r/min共16級轉速。

3．2．2進給機構

兩個刀架的水平和垂直兩個方向的進給運動，是分別由兩個進給箱帶動絲杠和光杠，使刀架在水平和垂直兩個方向上獲得0.24-145mm/min共18級的進給量和1550mm/min的快移速度。

3．3主要部分的結構特點

3．3．1工作臺

工作臺采用滑動導軌，其主軸上裝有兩個NN3000型雙列短圓柱滾子軸承，其內圈帶有錐度，可以調整徑向間隙。兩軸承均有油流進行潤滑，并保證工作臺的軸向和徑向精度，工作臺面上設有四個手動卡爪。

3．3．2立柱

立柱與工作臺底座連接，其材質采用高強度，低應力鑄鐵，在立柱上端設有橫梁升降機構。由交流電機驅動，實現橫梁在立柱上升降運動。

3．3．3橫梁

橫梁在立柱導軌上作升降運動，由雙絲杠升降橫梁，橫梁上裝有安全浮動螺母，確保橫梁升降過程中準確、安全可靠地工作，橫梁在立柱上通過碟形彈簧夾緊，液壓松開。該夾緊機構具有結構簡單，維護操作方便特點。

3．3．4左右垂直刀架

左右垂直刀架為三層結構，即由橫梁滑座，回轉滑座和滑枕組成。橫梁滑座、回轉滑座均采用高強度、低應力鑄鐵；滑枕采有球墨鑄鐵，并在立刀架上設有平衡油缸來平衡滑枕重量。

3．3．5液壓系統

液壓系統是由工作臺滑動導軌控制系統、主傳動變速系統、橫梁夾緊與放松系統、垂直刀架液壓平衡系統、主傳動潤滑等組成，并且主要的液壓元件均采用國內名優廠家產品和進口產品，以保證液壓元件質量。

3．3．6潤滑方式主要采用自動循環、人工注油點（說明書中注明）、浸漬等幾種方式。

4．機床主要精度

4.1幾何精度

工作臺徑跳 在1000直徑內為0.02,直徑每增加1000其允差增加0.01

工作臺端跳 在1000直徑內為0.02,直徑每增加1000其允差增加0.01

橫梁垂直移動對工作臺面垂直度

在垂直于橫梁的平面內 0.06/1000

在平行于橫梁的平面內 0.04/1000

垂直刀架移動對工作臺面的平行度 在任意1000測量長度上為0.03

垂直滑枕移動對工作臺面的垂直度

在平行于橫梁的平面內 在任意1000測量長度上為0.03

在垂直于橫梁的平面內 在任意1000測量長度上為0.05

4.2工作精度

加工尺寸精度 IT7

工件表面粗糙度 Ra3.2μm

精車外圓圓度 0.02

精車外圓圓柱度 0.02/300

精車端面的平面度 0.03

5．機床執行標準

GB/T9061-1988金屬切削機床通用技術條件

JB/T4116-1996《立式車床精度檢驗》

GB/T 5226-1996 工業機械電氣設備第一部分 通用技術條件

6. 隨機技術文件

使用說明書(內含裝箱單、安裝地基圖、易損件圖紙一份、機械、液壓使用說明書)一本；電氣使用說明書一本。

7主要外配套件

電柜箱 大連專業廠

液壓元件 國內優質產品和臺灣朝田產品

主軸軸承 國內優質產品

電氣元件 西門子許可證廠家生產的產品或國內優質產品

主電機 西安西碼或山東榮城電機廠等同檔次產品

8 隨機附件、備件（以出廠裝箱單為準）

隨機出廠附件目錄

名稱 規格 數量

卡盤爪 4

右刀夾 刀桿截面40×50 1

右刀桿 刀桿截面20×20 1

左刀夾 刀桿截面40×50 1

套筒搬手 S=24 1

調整墊鐵 20

地腳螺栓 M24×40 4

螺母 M24 20

螺栓 M24 ×140 4

地腳螺栓 M24×630 20

墊圈 24 20

內六角搬手 6 1

內六角搬手 14 1

內六角搬手 12 1

單頭搬手 90-95 1

六角套筒彎頭搬手 32 1

六角套筒彎頭搬手 36 1

隨機出廠備件目錄

名稱 規格 數量

密封環 55 1

密封環 B-55 1

密封環 C-55 1

彈性環 φ32×70 10

---------------------------------------------------------------------------------------------------------------------------------------

CQ5250D×20/20技術規范書

本技術規范書為φ5000×2000雙柱立式車床使用，供方在生產制造過程中，遵循有關國家行業標準。

1．機床技術參數

1．1 規格型號CQ5250D×20/20雙柱立式車床

1．2 基本參數

  • 工作臺直徑4000mm
  • 工件最大切削直徑5000 mm
  • 工件最大高度2000mm
  • 工件最大重量200000kg
  • 刀架最大切削力：右刀架35000N
  • 左刀架28000N
  • 最大總切削力63000N
  • 最大扭轉距63000N .m
  • 工作臺變速級數18級
  • 工作臺轉速范圍1~50 r/min
  • 進給量級數18級
  • 進給量范圍0.2～145mm/min
  • 橫梁行程1700mm
  • 刀架行程 垂直1250 mm
  • 刀架行程 水平2760mm
  • 橫梁移動速度350mm/min
  • 刀架快速移動速度1550 mm/ min
  • 刀架最大回轉角度±30°
  • 刀桿尺寸(寬X高)40×50mm
  • 主電機功率-55KW
  • 橫梁升降電機功率18.5KW

2.主要用途及特性

本機床是一種輕型雙柱立式車床,適用于加工回轉直徑較大的零件的外圓、內孔、內外圓錐面、端面、車槽和切斷等。可用高速鋼刀具和硬質合金刀具，加工各種有色金屬、黑色金屬和部分非金屬材料。

3．主要結構及性能

3．1機床的總體布局

本機床由立柱，主變速箱，工作臺，橫梁升降機構，垂直刀架，電氣系統，液壓系統等組成。本機床采用的是龍門架式結構，即兩個立柱與工作臺的兩個側面把合，主變速箱把合在工作臺后面，橫梁在立柱導軌上做上下運動，橫梁上設有兩個垂直刀架，可做水平和垂直兩個方向的進給及快速移動。機床設有一個懸掛式按鈕站，機床上的主要操作集中在按鈕站上。

3．2主要部分的結構性能

3．2．1主傳動機構

機床的主傳動由交流電機驅動，由液壓缸帶動撥叉進行齒輪掛檔變速，可使工作臺獲得1~50 r/min共18級轉速。

3．2．2進給機構

兩個刀架的水平和垂直兩個方向的進給運動，是分別由兩個進給箱帶動絲杠和光杠，使刀架在水平和垂直兩個方向上獲得0.24-145mm/min共18級的進給量和1550mm/min的快移速度。

3．3主要部分的結構特點

3．3．1工作臺

工作臺采用靜壓導軌，其主軸上裝有兩個3182100型雙列短圓柱滾子軸承，其內圈帶有錐度可以調整徑向間隙。兩軸承均有油流進行潤滑，并保證工作臺的軸向和徑向精度，工作臺面上設有四個手動卡爪。

3．3．2立柱

立柱與工作臺底座連接，其材質采用高強度，低應力鑄鐵，在立柱上端設有橫梁升降機構。由交流電機驅動，通過蝸輪蝸桿實現橫梁在立柱上的升降運動。

3．3．3橫梁

橫梁在立柱導軌上作升降運動，由雙絲杠升降橫梁，橫梁上裝有安全浮動螺母，確保橫梁升降過程中準確、安全、可靠地工作，橫梁在立柱上通過碟形彈簧夾緊，液壓松開。該夾緊機構具有結構簡單，維護操作方便特點。

3．3．4垂直刀架

垂直刀架為三層結構，由橫梁滑座，回轉滑座和滑枕組成。橫梁滑座，回轉滑座，均采用高強度，低應力鑄鐵，滑枕采有球墨鑄鐵，并在立刀架上設有平衡油缸來平衡滑枕重量。

3．3．5液壓系統

液壓系統是由工作臺靜壓導軌控制系統，主傳動變速系統，橫梁夾緊與放松系統，垂直刀架液壓平衡系統，主傳動潤滑等組成，并且主要的液壓元件均采用國內名優廠家產品和進口產品，以保證液壓元件質量。

3．3．6潤滑方式主要采用自動循環，手動潤滑油泵等幾種方式進行。

4．機床主要精度

工作臺徑跳 在1000直徑內為0.02,直徑每增加1000其允差增加0.01

工作臺端跳 在1000直徑內為0.02,直徑每增加1000其允差增加0.01

橫梁垂直移動對工作臺面垂直度

在垂直于橫梁的平面內 0.06/1000

在平行于橫梁的平面內 0.04/1000

垂直刀架移動對工作臺面的平行度 在任意1000測量長度上為0.03

垂直滑枕移動對工作臺面的垂直度

在平行于橫梁的平面內 在任意1000測量長度上為0.03

在垂直于橫梁的平面內 在任意1000測量長度上為0.05

加工精度 IT7

工件表面粗糙度 Ra3.2μm

精車外圓圓度 0.02

精車外圓圓柱度 0.02/300

精車端面的平面度 0.04

5．機床執行標準

GB/T9061-1988金屬切削機床通用技術條件

JB/T4116-1996《立式車床精度檢驗》

GB/T5226.1-1996《工業機械電氣設備 第一部分：通用技術條件》

GB15760《金屬切削機床安全防護通用技術條件》

-------------------------------------------------------------------------------------------------------------------------------------------

CQ5263DX31/50雙柱立式車床技術協議

本技術規范書為φ6300X3150雙柱立式車床使用，供方在生產制造過程中，遵循有關國家行業標準，并保證提供符合本技術協議和工業標準的優質產品。

1、機床概述

本機床為雙柱立式車床，是一種性能優良、工藝范圍廣泛、生產效率高的先進設備。本產品主要適用于高速鋼、硬質合金刀具，對黑色金屬、有色金屬和部分非金屬零件的內外圓柱面、內外圓錐面、平面的加工以及切槽、切斷等功能。

本產品具有工作臺承載高、機床精度高、剛度大、使用壽命長、抗震性好、可靠性強及適合強力切削等特點。

2、主要規格與技術參數

序號 名稱 單位 參數

1 最大車削直徑 mm 6300

2 最大加工高度 mm 3150

3 工作臺承載重量 t 50

4 工作臺直徑 mm 5000

5 工作臺轉速范圍（無級） r/min 0.5-50

6 工作臺最大扭矩 KN.m 100

7 右刀架切削力 KN 50

左刀架切削力 KN 35

8 左右刀架滑枕最大行程 mm 1600

9 刀架水平最大行程 mm -20~3415

10 左右垂直刀架搬度范圍 -15~+30°

11 滑枕與刀架進給量范圍 mm/min 0.1~500

12 滑枕與刀架快速移動范圍 mm/min 4000

13 刀架滑枕截面尺寸 mm 240×240

14 刀桿最大截面尺寸 mm 50×50

15 橫梁最大行程 mm 2650

16 橫梁升降速度 mm/min 310

17 主電機功率（DC） kw 75

18 外形尺寸 mm 11300×5920×7700

19 機床重量（約） T 120

3、機床主要結構特點

機床主要由工作臺、工作臺底座、主傳動箱、龍門架、橫梁、垂直刀架、進給箱、電氣系統、液壓系統、防護裝置等部分組成。

3.1工作臺

工作臺由工作臺、工作臺底座、主軸部件及傳動機構組成，工作臺和工作臺底座為整體鑄造結構，采用高強度低應力鑄鐵件，具有足夠的剛度、強度和熱穩定性。

工作臺主軸軸承采用高精度雙列短圓柱滾子軸承，可以調整徑向間隙，軸向采用推力球軸承預緊，以保證工作臺高精度回轉，并且有高的工作壽命。

工作臺導軌為恒流靜壓導軌，由多點等量分油器供油，對各個油腔恒流供油。提高工作臺的承載能力。

3.2龍門架由左、右立柱聯接梁組成。龍門架與工作臺底座組成封閉結構。在龍門架的上部有左右升降箱，由雙軸伸交流電機驅動，通過齒輪副和蝸輪蝸軒副及雙絲杠使橫梁沿左右立柱導軌作升降移動。

機床左、右立柱，聯接梁等大件均采用高強度，低應力鑄件材料，使機床具有較大的強度和較高的剛度，并經二次時效，消除應力，確保機床的精度具有長期保持性和穩定性。

3.3橫梁

橫梁在左右立柱導軌上作升降運動。橫梁由水平進給傳動機構、夾緊機構等組成，橫梁把合自動潤滑站。采取定時定量潤滑方式。

在橫梁上安裝刀架的水平進給機構。由交流伺服機驅動，經齒輪減速帶動滾珠絲杠旋轉。通過滾珠絲母使刀架實現水平進給和快速。

橫梁上端裝有刀架卸荷鋼帶，用以承受刀架的部分重量，減少橫梁變形量。

橫梁卡緊采用液壓夾緊。

橫梁裝有不銹鋼拉板式防護裝置，進行導軌和滾珠絲杠的防護。

3.4車削垂直刀架（左右刀架配國產數顯）

垂直刀架分為左右刀架，分別由橫梁滑座、滑枕、進給箱、平衡油缸和滾珠絲杠組件組成。刀架可在橫梁上進行水平運動，滑枕沿滑座做垂直運動。

左右垂直刀架為普通刀架，水平、垂直運動由國產交流伺服電機驅動，經齒輪、絲杠副傳動后帶動刀架運動。刀架水平和垂直導軌均采用滑動導軌，刀架滑動導軌面貼塑。左右刀架均配有回轉滑座，使滑枕能在-15~+30°范圍內搬角度。

垂直刀架滑枕帶有液壓平衡裝置，以平衡滑枕部分重量，使滑枕運動平穩。Z軸交流伺服電機為制動型，防止斷電時滑枕下滑。

左右滑枕均為240X240mm2鋼滑枕，具有較大的剛度儲備。在滑枕上的重量采用液壓平衡，使滑枕上、下移動靈敏。

3.5主傳動

機床的主傳動系統采用Z4系列直流電動機驅動，采用立軸式傳動，經直流調速系統及機械兩級變速，機械變速由電磁滑閥控制變速油缸，變速撥叉推動變速齒輪實現。

3.6走臺

機床可配備左右活動走臺，走臺托架懸掛在橫梁左右端頭處，隨著橫梁做升降運動，走臺托架上配置移動走臺，操作者可根據工件情況活動走臺，利用手持操作單元進行工作。

3.7液壓系統

液壓系統包括：液壓站液壓系統、工作臺靜壓系統、主傳動變速系統、橫梁夾緊、垂直刀架滑枕液壓平衡系統。

液壓箱具有足夠容量，配置油溫控制箱，確保液壓系統的溫度變化不影響機床精度。

3.8電氣系統

電氣系統包括工作臺主傳動刀架進行控制，液壓及靜壓控制，控制系統均采用PLC控制。布線整齊、結構合理、散熱性強，在電柜上設置熱交換器。電氣系統適應機床工作條件。

機床配置獨立操縱臺，操縱臺上裝有機床全部操作鍵。為方便操和者操作，左右刀架分別配備有一個手持便攜式操作單元，內有刀架常用操作鍵，可手動操作所需的任意動作，并設有操縱臺和手持操作單元互鎖按鈕。

電氣系統設有多種保護，包括欠壓、過壓和過載保護裝置，確保安全。

4、機床工作條件

1）整機采用三相交流：（380V±10% 50HZ±1 HZ）統一供電。

工作區照明（電壓、功率）：24V、30W

2）機床開動環境溫度：10℃-40℃

3）環境相對溫度≤85%

4）無有害氣體、液壓、粉塵的車間。

5、制造、檢驗標準

GB90691-1988 金屬切削機床 通用技術條件

JB/T4116-1996 單柱、雙柱立式車床 精度檢驗

JB/T3665-1996 單柱、雙柱立式車床 技術條件

GB15760 金屬切削機床安全防護通用技術條件

GB5226.1-2002 工業機械電氣設備 第一部分 通用技術條件

6、供貨范圍（詳細以出廠裝箱單為準）
